Android studio NDK编译及so库生成方法讲解

2017-06-30

前言：在Android开发的eclipse时代，想要开发NDK项目或生成so库，是非常蛋疼的，需要踩坑无数，方能生成so库；而如今Android Studio时代，开发jni C/C++项目，通过gradle的集成工具，那是一个爽。下面将会介绍两种利用AS和gradle开发NDK项目及生成so库的方式。

一.环境准备

Android开发环境，Android-SDK，java-SDK,android-NDK相关环境（略：网上有许多）

1.安装完成之后如图：

2.在项目的gradle.properties文件中加上 android.useDeprecatedNdk = true

3.注意写好native接口和System.loadLibrary()

如：JNIUtil和MainActivity

public class JNIUtil {
    private static JNIUtil instance = new JNIUtil();
    public static JNIUtil getInstance() {
        return instance;
    }
    static {
        System.loadLibrary("native-lib");
    }
    public native String initData();
    public native String getStringFromJni();
}
public class MainActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv = (TextView) findViewById(R.id.sample_text);
        tv.setText(JNIUtil.getInstance().getStringFromJni());
        Log.i("笔沫拾光",JNIUtil.getInstance().initData());
        Toast.makeText(this,JNIUtil.getInstance().initData(),Toast.LENGTH_LONG);
    }
}

二.两种编译和生成SO库的方式

1.手动编译C/C++文件和so库生成

i.生成C/C++文件

执行Build->Make Project，生成class文件，class文件的生成路径为： app_path/build/intermediates/classes/debug.

javah生成c头文件

操作命令：
javah -d jni -classpath SDK_android.jar;APP_classes lab.sodino.jnitest.MainActivity

代码示例：

1	javah -d jni -classpath D:\sdk\platforms\android-25\android.jar;E:\githup\JniTest\app\build\intermediates\classes\debug com.awen.jnitest.JNIUtil

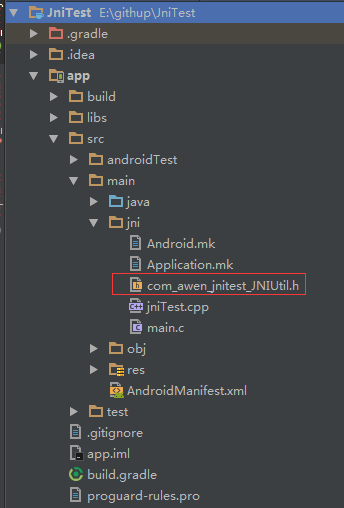

生成头文件如图：

ii.编辑C文件
在main.c文件中实现头文件中的方法

代码示例C：


#include "com_awen_jnitest_JNIUtil.h"
JNIEXPORT jstring JNICALL Java_com_awen_jnitest_JNIUtil_initData(JNIEnv *env, jobject jObj){
    return (*env)->NewStringUTF(env, "有梦为马，随处可栖。");
}
JNIEXPORT jstring JNICALL Java_com_awen_jnitest_JNIUtil_getStringFromJni
        (JNIEnv *env, jobject jObj){
    return (*env)->NewStringUTF(env, "笔沫拾光\nhttp://awenzeng.me/");
}

代码示例C++：

#include <jni.h>
#ifdef __cplusplus
extern "C" {
#endif
jstring  Java_com_awen_jnitest_JNIUtil_initData(JNIEnv *env, jobject jObj){
    return env->NewStringUTF("Hello NDK C++");
}
jstring  Java_com_awen_jnitest_JNIUtil_getStringFromJni
        (JNIEnv *env, jobject jObj){
    return env->NewStringUTF("笔沫拾光\nhttp://awenzeng.me/");
}
#ifdef __cplusplus
}
#endif

iii.修改build.gradle配置

代码示例：

ndk {
          moduleName "native-lib"
          abiFilters "armeabi", "armeabi-v7a", "x86"//控制so库生成兼容的平台
}

具体如图

iV.执行Build->Rebuild Project或Make Project，so库就会自动生成，具体如图：

2.Android studio配置工具编译和生成so库

i.Android studio工具配置

为了方便生成头文件和so文件，我们可以在Android Studio → External Tools中设置两个命令，分别来生成头文件和生成.so文件

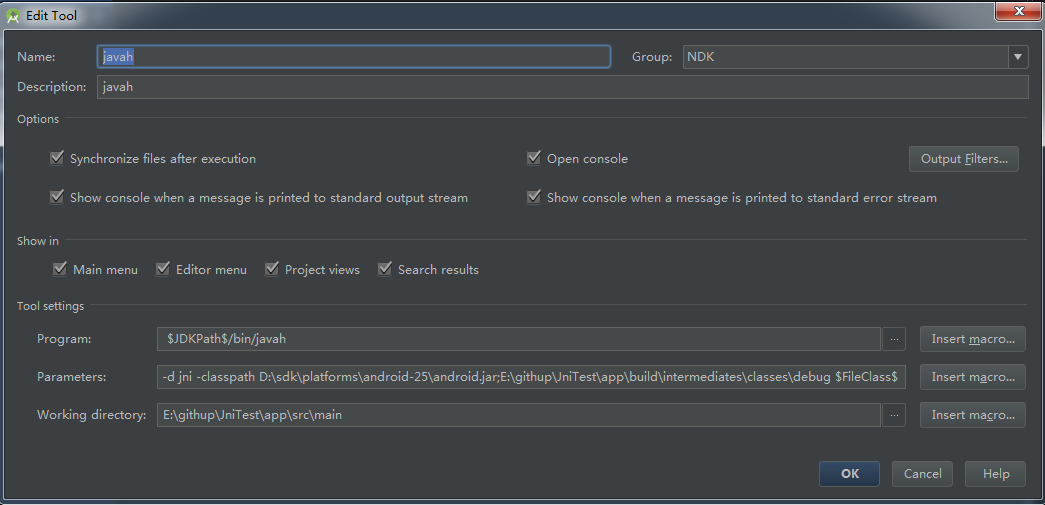

javah:

具体配置代码：

Program:
 $JDKPath$/bin/javah
Parameters:(具体参数参考第一种方法头文件的生成)
 -d jni -classpath D:\sdk\platforms\android-25\android.jar;E:\githup\JniTest\app\build\intermediates\classes\debug $FileClass$
Working
 $SourcepathEntry$\..\java

ndk-build:

具体配置代码：

Program:
 D:\sdk\ndk-bundle\build\ndk-build.cmd
Parameters:
 NDK_LIBS_OUT=$ModuleFileDir$/libs APP_ABI=armeabi-v7a,armeabi,x86
Working
$ModuleFileDir$\src\main

ii.C/C++文件生成及so库生成

头文件.h的生成，具体操作如图：

具体步骤：

选中JNIUtil点击右键，显示如上图，选中NDK，点击javah，就会自动生成头文件，具体位置如图：

.c文件生成和第一种一样（这里略）

so库文件生成，点击ndk-build，生成库文件，具体如图：

到此，两种方法生成讲解完毕。

三.注意事项

第一种方式

gradle.build中生成so库文件的平台可配置，如（具体如第一种方式build配置）：abiFilters “armeabi”, “armeabi-v7a”, “x86”//控制so库生成兼容的平台
生成的so库是在build文件中，需要手动copy到项目。

第二种方式

在ndk-build的配置中，so库文件生成平台也可以配置，如（具体如ndk-build配置）：APP_ABI=armeabi-v7a,armeabi,x86
so库文件的生成位置是可以配置的，自动生成到你配置的位置（这一点爽爆了，不用copy）,如（具体如ndk-build配置）：NDK_LIBS_OUT=$ModuleFileDir$/libs
可以随时修改C/C++代码，然后点击ndk-build生成so库，直接调试，非常方便。

源码地址，欢迎下载及Star

https://github.com/awenzeng/JniTest
